DLYOrzechy SFSto ciche nakrętki z pojedynczą śrubą kulową przeznaczone do zespołów śrub kulowych serii SFS. W porównaniu ze standardowymi nakrętkami śrub kulowych, konstrukcja nakrętki SFS jest często wybierana, gdy maszyna wymaga kompaktowej przestrzeni montażowej, płynnej pracy, niższego poziomu hałasu podczas pracy i stabilnej wydajności posuwu.
DLY może dostarczać wyłącznie nakrętki SFS lub dopasowane zespoły śrub kulowych SFS z wałem śrubowym, nakrętką, obróbką końcową i opakowaniem eksportowym zgodnie z rysunkiem lub wymaganiami aplikacji.
Główny zakres dostaw:
Pojedyncze nakrętki SFS typu Silent, zamienne nakrętki SFS, zespoły nakrętek śrub kulowych SFS, dopasowane{0}}zestawy nakrętek śrubowych, obróbka końcówek wałów i potwierdzenia-na podstawie rysunków dla maszyn CNC, sprzętu automatyki, sprzętu laserowego, maszyn pakujących i kompaktowych systemów ruchu liniowego.
Nakrętka śruby kulowej SFS dopasowana do wału śruby do kompaktowych zespołów ruchu liniowego.

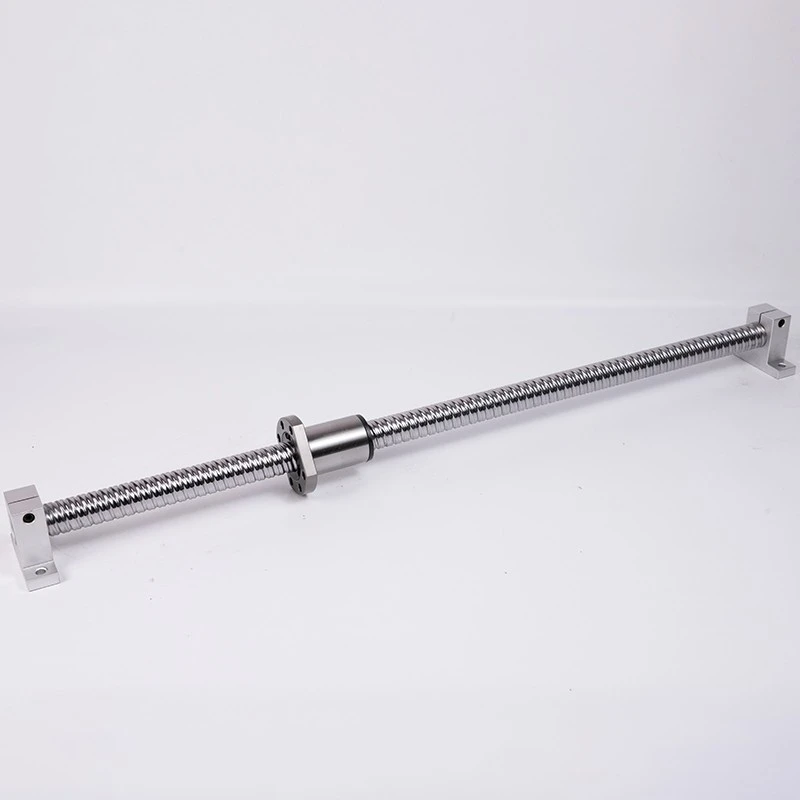

Zespół śruby kulowej SFS może być używany z zespołami podporowymi i niestandardową obróbką końcówek wału.
Nakrętka SFS może być dostarczana samodzielnie lub w komplecie z kompletnym zespołem śruby kulowej.
Specyfikacje produktu dotyczące nakrętek SFS
| Nazwa produktu | Nakrętki SFS / Nakrętka kulowa SFS / Nakrętka pojedyncza typu cichego |
| Dopasowana seria śrub | Wał śruby kulowej serii SFS |
| Typowe modele | SFS1205, SFS1210, SFS1605, SFS1610, SFS1616, SFS1620, SFS2005, SFS2010, SFS2020, SFS2505, SFS2510, SFS2525, SFS3210, SFS3220, SFS3232, SFS4010, SFS4020, SFS4040, SFS5010, SFS5020, SFS5050 |
| Zakres średnic śrub | 12 mm, 15/16 mm, 20 mm, 25 mm, 31/32 mm, 38/40 mm, 48/50 mm |
| Opcje leadów | 5 mm, 10 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm |
| Materiał nakrętki | Stal stopowa 20CrMo lub równoważny materiał nakrętki kulkowej |
| Stopień dokładności | typ walcowany C7; Typ uziemienia C5 dostępny zgodnie z wymaganiami |
| Metoda dostawy | Tylko nakrętka, nakrętka z wałem śrubowym, kompletny zespół śruby kulowej SFS, zamówienie niestandardowe na podstawie-rysunku |
| Typowe zastosowanie | Sprzęt CNC, sprzęt laserowy, oś przenoszenia automatyki, maszyny pakujące, moduły liniowe, stoły pozycjonujące |
Tabela wymiarów serii SFS Silent z pojedynczą nakrętką
Tabela wymiarów serii pojedynczej nakrętki SFS cichej dla potwierdzenia modelu i montażu.
Informacje dotyczące szybkiego wyboru modelu
Nakrętki SFS należy dobierać w zależności od średnicy śruby, skoku, przestrzeni montażowej, wymaganego obciążenia i wymaganej prędkości przesuwu. Ta sama średnica może mieć różne warianty wyprowadzenia, dlatego ostateczny model należy potwierdzić razem z trzpieniem śruby.
| Grupa Modelowa | Główna cecha | Typowe zastosowanie |
|---|---|---|
| SFS1205/SFS1210 | Mała średnica i kompaktowy rozmiar nakrętki | Małe stoły pozycjonujące, lekka automatyka, kompaktowa oś posuwu |
| SFS1605 / SFS1610 / SFS1616 / SFS1620 | Popularne modele kompaktowe z wieloma opcjami przewodów | Oś pomocnicza CNC, sprzęt do grawerowania, sprzęt laserowy, prowadnice automatyzacji |
| SFS2005 / SFS2010 / SFS2020 | Zrównoważone opcje średnicy, obciążenia i prędkości | Maszyny pakujące, osie przenoszące, systemy podawania obrabiarek |
| SFS2505/SFS2510/SFS2525 | Większe opcje korpusu nakrętki i przewodu dla średniego sprzętu | Urządzenia automatyki, moduły liniowe, wielokrotny ruch posuwowy |
| SFS3210/SFS3220/SFS3232 | Nadaje się do dłuższych skoków i większego zapotrzebowania na paszę | Automatyzacja-długiego skoku, maszyny laserowe, systemy szybkiego przenoszenia |
| SFS4010 / SFS4020 / SFS4040 / SFS5010 / SFS5020 / SFS5050 | Duża średnica i większe możliwości obciążenia | Maszyny przemysłowe, większe osie automatyki,-systemy ruchu liniowego o dużej wytrzymałości |
Co wyróżnia orzechy SFS?
Cicha konstrukcja z pojedynczą nakrętką
Nakrętki SFS zostały zaprojektowane z myślą o płynniejszej pracy i niższym poziomie hałasu w odpowiednich systemach śrub kulowych.
Kompaktowy rozmiar instalacji
Korpus nakrętki nadaje się do urządzeń, w których przestrzeń montażowa jest ograniczona, ale nadal wymagany jest stabilny ruch posuwu.
Wiele opcji leadów
Modele z przewodem o średnicy 5 mm, 10 mm, 20 mm, 32 mm, 40 mm i 50 mm mogą obsługiwać różne wymagania dotyczące prędkości i przesuwu.
Dopasowana śruba-Dostawa nakrętek
DLY może dostarczyć same nakrętki SFS lub dopasować je do wałów śrub kulowych SFS przed wysyłką.
Nakrętki SFS w porównaniu z innymi nakrętkami śrub kulowych
Orzechów SFS nie należy mieszać z innymi rodzajami orzechów jedynie ze względu na wygląd. Każda seria nakrętek ma inne wymiary montażowe, strukturę cyrkulacji i wymagania dotyczące dopasowania.
| Typ nakrętki | Główna cecha | Odpowiednie zastosowanie |
|---|---|---|
| Nakrętka SFS | Cicha pojedyncza nakrętka, kompaktowy rozmiar, odpowiednia do dopasowania śrub SFS | Kompaktowa oś posuwu, automatyzacja, ruch od średniej-do-dużej prędkości |
| Nakrętka SFU | Standardowa nakrętka kołnierzowa, szeroko stosowana w ogólnych zespołach śrub kulowych | Ogólne CNC, automatyka, maszyny grawerujące |
| Nakrętka DFU | Konstrukcja z podwójną nakrętką zapewnia lepszą sztywność i mniejszy luz osiowy | Systemy podawania o większej sztywności i powtarzalne osie pozycjonowania |
| Nakrętka SFE | Wysoka nakrętka prowadząca zapewniająca większy skok na obrót śruby | Szybki posuw,-długi ruch, sprzęt do przenoszenia |
| Nakrętka SCM | Korpus nakrętki cylindrycznej bez standardowej konstrukcji kołnierza | Montaż-o ograniczonej przestrzeni lub niestandardowa konstrukcja maszyny |
Jak dopasować nakrętkę śruby kulowej SFS
Nakrętka SFS zwykle musi pasować do oryginalnego wału śruby SFS. Nawet jeśli dwie nakrętki wyglądają podobnie, mogą nie działać prawidłowo, jeśli średnica śruby, skok, średnica kulki, profil bieżni lub kierunek gwintu są różne.
| Pasujący przedmiot | Co potwierdzić |
|---|---|
| Model SFS | Na przykład SFS1605, SFS2020, SFS3220, SFS4020 lub inne oznaczenie modelu SFS. |
| Średnica śruby | Sprawdź rzeczywistą średnicę śruby, np. 16 mm, 20 mm, 25 mm, 32 mm, 40 mm lub 50 mm. |
| Ołów | Potwierdź wartość przewodu, np. 5 mm, 10 mm, 20 mm, 32 mm, 40 mm lub 50 mm. |
| Wymiary nakrętki | Sprawdź średnicę zewnętrzną nakrętki, rozmiar kołnierza, długość nakrętki, otwór montażowy i położenie otworu olejowego. |
| Kierunek wątku | Potwierdź gwint prawy-lub lewy-w zależności od kierunku ruchu maszyny. |
| Stan wału śruby | Jeśli wymieniasz starą nakrętkę, sprawdź, czy bieżnia śruby nie jest zużyta, zardzewiała lub uszkodzona. |
Typowe zastosowania
Nakrętki śrub kulowych SFS są stosowane głównie w układach ruchu liniowego, gdzie ważny jest kompaktowy rozmiar nakrętki, płynna praca i stabilny ruch posuwu. Ostateczny model należy wybrać biorąc pod uwagę prędkość, skok, obciążenie, sposób podparcia i przestrzeń montażową.
Sprzęt CNC
Stosowany do pomocniczych osi posuwu, stołów pozycjonujących, maszyn grawerujących i kompaktowych konstrukcji obrabiarek.
Sprzęt laserowy
Nadaje się do urządzeń do cięcia laserowego, znakowania laserowego i grawerowania laserowego, które wymagają płynnego ruchu liniowego.
Oś przenoszenia automatyki
Stosowane w systemach załadunku, rozładunku, kompletacji-i-umieszczenia, sortowania i powtarzalnego przenoszenia.
Maszyny pakujące
Służy do podawania, pchania, napełniania, etykietowania i innych powtarzalnych struktur ruchu liniowego.
DLY Wsparcie w zakresie dostaw i jakości
DLY koncentruje się na precyzyjnych komponentach ruchu liniowego, w tym śrubach kulowych, nakrętkach kulkowych, prowadnicach liniowych, wałach liniowych, jednostkach nośnych i powiązanych częściach ruchomych. W przypadku zamówień na nakrętki SFS nasz zespół może pomóc potwierdzić model, wymiary nakrętki, dopasowanie śruby oraz określić, czy nakrętka powinna być dostarczona osobno, czy razem z nowym wałem śruby.
| Potwierdzenie modelu | Potwierdź model nakrętki SFS, średnicę śruby, skok, rozmiar nakrętki i wymiary montażowe zgodnie z rysunkiem lub próbką. |
| Nakrętka-Tylko dostawa | Dostarcz same nakrętki SFS, jeśli oryginalny wał śruby będzie pasował i pozostanie w stanie nadającym się do użytku. |
| Dopasowany montaż | Zapewnij wał i nakrętkę śruby SFS jako dopasowany zespół śruby kulowej, aby zapewnić płynniejszy montaż. |
| Zakończ obróbkę | Obsługuje obróbkę końcówek wałów w oparciu o BK/BF, FK/FF, EK/EF lub-rysunki dla kompletnych zespołów. |
| Opakowania eksportowe | Olej antykorozyjny-, opakowanie ochronne i odpowiednie opakowanie do dostawy międzynarodowej. |
Potrzebujesz pomocy w potwierdzeniu nakrętki SFS?
Prześlij nam swój model nakrętki SFS, średnicę śruby, skok, rysunek lub stare zdjęcia nakrętek. Firma DLY może pomóc w ustaleniu, czy nakrętka może być dostarczona samodzielnie, czy też powinna być dopasowana do nowego wału śruby.
WhatsApp:+86 166 0578 8856| E-mail:dlyexport2@dlybearing.com
Często zadawane pytania
P1: Czym są nakrętki SFS?
Nakrętki SFS to ciche nakrętki z pojedynczą śrubą kulową stosowane z wałami śrub kulowych serii SFS. Są wybierane pod kątem kompaktowej instalacji, płynnej pracy i stabilnego ruchu liniowego.
P2: Czy mogę kupić samą nakrętkę SFS bez wału śruby?
Tak. DLY może dostarczać same nakrętki SFS. Jednakże nakrętka musi odpowiadać średnicy śruby, skokowi, kierunkowi gwintu i stanowi bieżni. W przypadku zamówień na wymianę zaleca się użycie zdjęć lub rysunków.
P3: Czy nakrętki SFS są wymienne z nakrętkami SFU?
Zwykle nie. Nakrętki SFS i SFU mają różną budowę i wymiary montażowe. Prawidłowy typ nakrętki należy potwierdzić w zależności od modelu śruby, wymiarów nakrętki i konstrukcji maszyny.
P4: Jak mogę potwierdzić prawidłowy model nakrętki SFS?
Prosimy o podanie starego oznaczenia nakrętki, średnicy śruby, skoku, zdjęć nakrętek, wymiarów montażowych lub rysunku technicznego. Jeśli wał śrubowy jest zużyty, bardziej odpowiedni może być kompletny zespół zamienny.
P5: Czy DLY może dostarczyć zespoły śrub kulowych SFS?
Tak. DLY może dostarczyć nakrętki SFS, wały śrubowe SFS, dopasowane zespoły-nakrętek śrubowych, obróbkę końcówek wałów i opakowania eksportowe zgodnie z Twoim rysunkiem lub wymaganiami aplikacji.
P6: Do jakich zastosowań nadają się nakrętki SFS?
Nakrętki SFS znajdują zastosowanie w sprzęcie CNC, automatyce, sprzęcie laserowym, maszynach pakujących, kompaktowych modułach liniowych i stołach pozycjonujących.
